Bộ chuyển đổi điện năng rất cần thiết trong các hệ thống điện và điện tử hiện đại. Chúng biến đổi năng lượng điện từ dạng này sang dạng khác để nguồn điện, tải hoặc hệ thống điều khiển nhận được điện áp, dòng điện, tần số hoặc dạng sóng cần thiết.
Bốn loại cơ bản là bộ chuyển đổi AC-DC, DC-AC, DC-DC và AC-AC . Bộ chuyển đổi AC-DC chuyển đổi dòng điện xoay chiều thành dòng điện một chiều, bộ chuyển đổi DC-AC chuyển đổi dòng điện một chiều thành dòng điện xoay chiều, bộ chuyển đổi DC-DC thay đổi một mức điện áp một chiều này sang mức điện áp khác, và bộ chuyển đổi AC-AC điều chỉnh điện áp, tần số hoặc các đặc tính liên quan của dòng điện xoay chiều.
Chúng được sử dụng rộng rãi trong các hệ thống năng lượng mặt trời, lưu trữ năng lượng pin, xe điện (EV), trung tâm dữ liệu, thiết bị công nghiệp và thiết bị điện tử tiêu dùng.
Hướng dẫn này giải thích cách thức hoạt động của bộ chuyển đổi điện, sự khác biệt giữa bốn loại chính, ứng dụng, hiệu suất, yêu cầu bảo vệ và các yếu tố cần xem xét khi lựa chọn một bộ chuyển đổi.
Bộ chuyển đổi điện năng là gì?
Bộ chuyển đổi điện năng là một thiết bị điện tử công suất dùng để biến đổi điện năng từ dạng này sang dạng khác nhằm đáp ứng yêu cầu của tải, nguồn điện hoặc hệ thống điện.
Bộ chuyển đổi có thể thay đổi:
- AC sang DC
- DC đến AC
- Từ mức điện áp DC này sang mức điện áp DC khác
- Điện áp hoặc tần số AC
- Đặc tính điện áp, dòng điện hoặc dạng sóng
- Hướng dòng điện
Ví dụ, bộ chuyển đổi nguồn của máy tính xách tay chuyển đổi dòng điện xoay chiều (AC) từ ổ cắm điện thành dòng điện một chiều (DC) điện áp thấp. Bộ biến tần năng lượng mặt trời chuyển đổi dòng điện một chiều do các tấm pin quang điện tạo ra thành dòng điện xoay chiều (AC) để sử dụng cho hệ thống điện hoặc lưới điện.
Thuật ngữ "bộ chuyển đổi điện năng" rất rộng. Nó mô tả chức năng chuyển đổi điện năng tổng thể hơn là một cấu trúc mạch cụ thể nào đó.
Bộ chuyển đổi điện năng hoạt động như thế nào?
Hầu hết các bộ chuyển đổi điện năng hiện đại hoạt động bằng cách điều khiển dòng năng lượng điện thông qua các thiết bị chuyển mạch bán dẫn.
Quy trình chuyển đổi đơn giản hóa như sau:
Nguồn điện đầu vào → Chuyển mạch/điều khiển → Lưu trữ hoặc chuyển đổi năng lượng → Lọc → Đầu ra được điều chỉnh
Tùy thuộc vào cấu trúc mạng, bộ chuyển đổi có thể sử dụng:
- MOSFET, IGBT hoặc các chất bán dẫn công suất khác
- Điốt
- Cuộn cảm
- Tụ
- Máy biến áp
- Bộ Lọc
- Mạch phản hồi và điều khiển

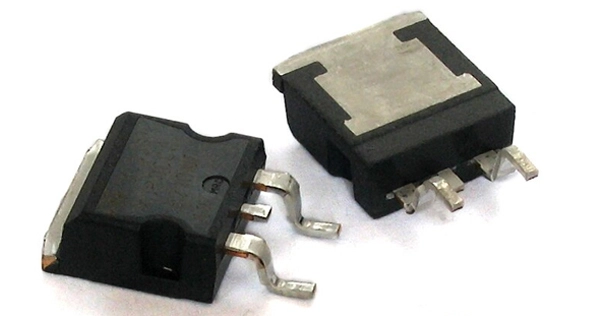

MOSFE
Nguồn: https://commons.wikimedia.org/w/index.php?curid=706337
Trong bộ chuyển đổi nguồn, các thiết bị bán dẫn bật và tắt nhanh chóng. Bộ điều khiển điều chỉnh hoạt động chuyển mạch, thường thông qua điều chế độ rộng xung (PWM), để điều chỉnh đầu ra.
Cuộn cảm và tụ điện tạm thời lưu trữ và giải phóng năng lượng, trong khi máy biến áp có thể cung cấp chuyển đổi điện áp và cách ly điện trong các thiết kế cách ly.
Phương pháp chuyển mạch này có thể mang lại hiệu suất cao và cho phép các bộ chuyển đổi điện có kích thước và trọng lượng nhỏ hơn so với nhiều thiết kế chuyển đổi điện tuyến tính truyền thống.
Lời khuyên kỹ thuật: Tần số chuyển mạch của bộ chuyển đổi không chỉ đơn giản là một thông số "càng cao càng tốt". Tần số chuyển mạch cao hơn có thể giảm kích thước của các linh kiện từ tính và bộ lọc, nhưng cũng có thể làm tăng tổn thất chuyển mạch và nhiễu điện từ (EMI). Do đó, thiết kế bộ chuyển đổi cần có sự cân bằng giữa hiệu suất, kích thước, hiệu suất nhiệt và EMI.
Bốn loại bộ chuyển đổi điện năng là gì?
Các bộ chuyển đổi điện có thể được phân loại theo dạng điện đầu vào và đầu ra của chúng.
| Kiểu | Đầu vào | Đầu ra | Tên gọi chung | Mục đích chính | Ứng dụng tiêu biểu |
| AC-DC | AC | DC | Bộ chỉnh lưu | Chuyển đổi dòng điện xoay chiều sang dòng điện một chiều ổn định. | Bộ sạc, nguồn điện |
| DC-AC | DC | AC | Inverter | Chuyển đổi DC sang AC | Năng lượng mặt trời, UPS, xe điện |
| DC-DC | DC | DC | Bộ chuyển đổi/bốc DC | Thay đổi hoặc điều chỉnh điện áp DC | Pin, xe điện, thiết bị điện tử |
| AC-AC | AC | AC | Bộ chuyển đổi AC | Thay đổi điện áp, tần số hoặc pha của dòng điện xoay chiều. | Bộ truyền động động cơ, thiết bị công nghiệp |
Việc lựa chọn bộ chuyển đổi phù hợp nhất phụ thuộc vào nguồn điện, yêu cầu tải, dải điện áp, dòng điện, tần số, yêu cầu cách ly và mức công suất.
Bộ chuyển đổi AC-DC là gì?
Bộ chuyển đổi AC-DC chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC).
Nó thường bao gồm một tầng chỉnh lưu, nhưng các bộ nguồn AC-DC hiện đại có thể bao gồm một số tầng bổ sung để lọc, hiệu chỉnh hệ số công suất, cách ly và điều chỉnh.
Ví dụ:
120 VAC → Bộ chuyển đổi AC-DC → 12 VDC
Việc chuyển đổi từ AC sang DC được sử dụng rộng rãi vì nguồn điện lưới thường được cung cấp dưới dạng AC, trong khi nhiều mạch điện tử, pin và tải DC lại yêu cầu nguồn DC.
Bộ chuyển đổi AC-DC hoạt động như thế nào?
Quá trình chuyển đổi từ dòng điện xoay chiều sang dòng điện một chiều là:
- Chuyển đổi điện áp: Biến áp điều chỉnh điện áp xoay chiều đầu vào tăng hoặc giảm xuống mức cần thiết.
- Chỉnh lưu: Bộ chỉnh lưu cầu bốn điốt chuyển đổi dòng điện xoay chiều thành dòng điện một chiều xung.
- Lọc: Tụ điện tích trữ và giải phóng năng lượng để giảm gợn sóng điện áp và làm mịn dòng điện một chiều.
- Quy định: Bộ điều chỉnh điện áp loại bỏ các dao động còn lại để cung cấp đầu ra DC ổn định.

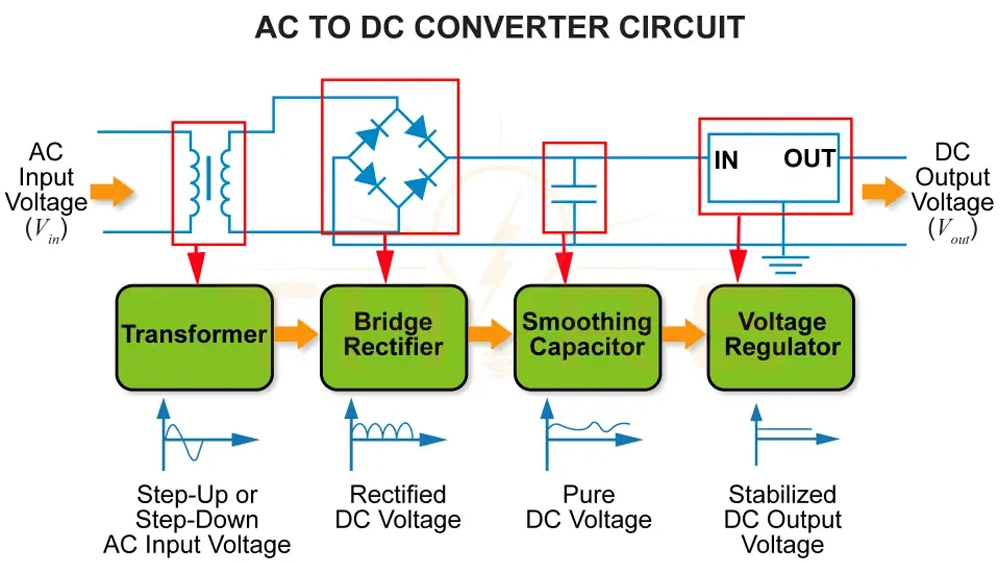

Mạch chuyển đổi nguồn AC sang DC
Nguồn: Thors

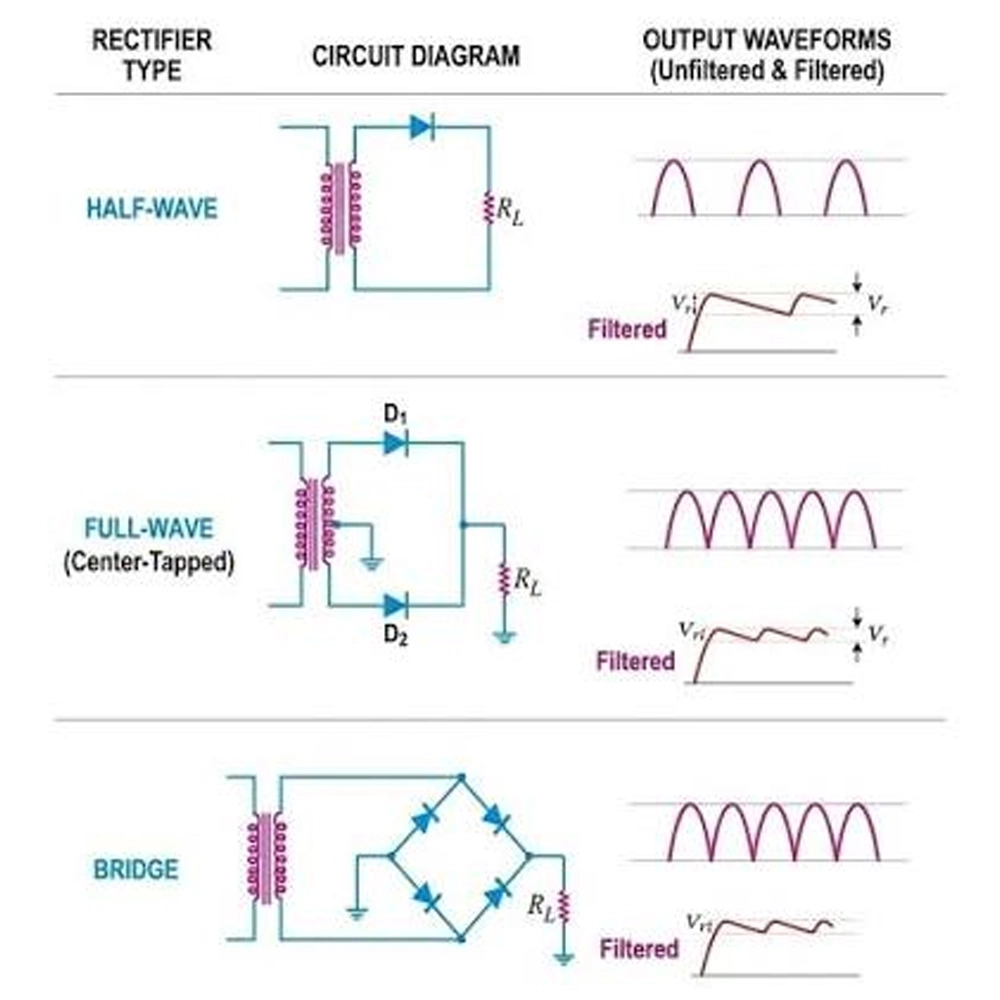

Các loại bộ chuyển đổi AC-DC
Các loại bộ chuyển đổi AC-DC thông dụng bao gồm:
- Bộ chỉnh lưu nửa sóng: Bộ chỉnh lưu bán sóng sử dụng một nửa dạng sóng xoay chiều và phù hợp cho các ứng dụng đơn giản, công suất thấp.
- Bộ chỉnh lưu toàn sóng: Bộ chỉnh lưu toàn sóng chuyển đổi cả hai nửa của dạng sóng xoay chiều thành dạng sóng một chiều xung nhịp.
- Cầu chỉnh lưu: Mạch chỉnh lưu cầu thường sử dụng bốn điốt để thực hiện chỉnh lưu toàn sóng mà không cần biến áp có điểm giữa.
Nguồn: Trang Giáo dục Điện tử trên Facebook
Ứng dụng bộ chuyển đổi AC-DC
Bộ chuyển đổi AC-DC được sử dụng trong:
- bộ chuyển đổi nguồn máy tính xách tay
- Bộ sạc điện thoại thông minh
- Nguồn cung cấp điện công nghiệp
- Trình điều khiển đèn LED
- Bộ sạc pin
- thiết bị viễn thông
- Nguồn điện trung tâm dữ liệu
- Thiết bị sạc EV

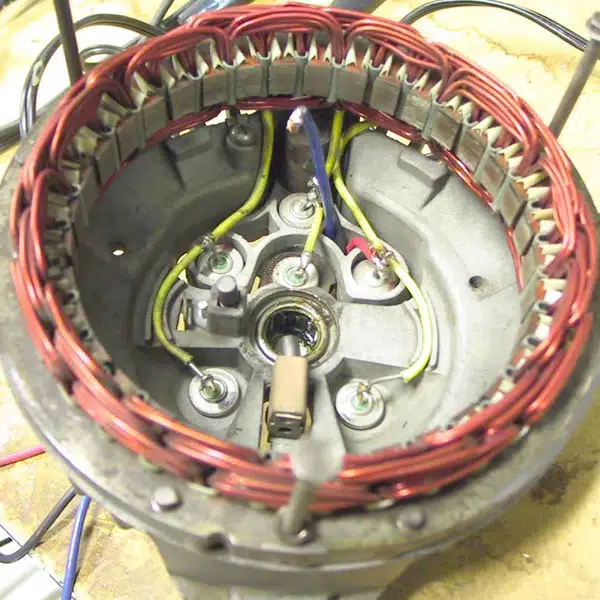

Bộ chỉnh lưu cầu ba pha toàn sóng trong máy phát điện ô tô
Nguồn: https://commons.wikimedia.org/w/index.php?curid=8989232
Bộ chuyển đổi DC-AC là gì?
Bộ chuyển đổi DC-AC chuyển đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC). Nó thường được gọi là bộ biến tần.

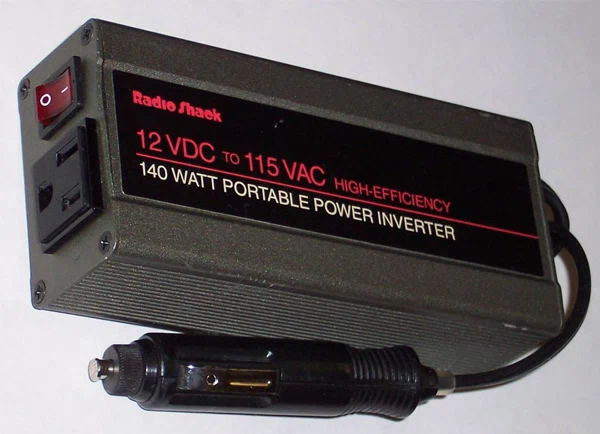

Bộ chuyển đổi DC-AC (biến tần)
Nguồn: https://commons.wikimedia.org/w/index.php?curid=1531403
Ví dụ:
Pin 48 VDC → biến tần → 120 VAC
Biến tần rất cần thiết khi các nguồn DC như pin hoặc tấm pin mặt trời cần cung cấp cho tải AC hoặc tương tác với lưới điện AC.
Bộ biến tần không chỉ đơn thuần là một bộ chỉnh lưu hoạt động ngược chiều. Nó sử dụng phương pháp chuyển mạch bán dẫn được điều khiển để tạo ra dạng sóng AC từ nguồn DC.
Bộ Năng lượng Hoa Kỳ giải thích rằng bộ biến tần chuyển đổi điện một chiều (DC) thành điện xoay chiều (AC) bằng cách đảo chiều dòng điện DC đầu vào một cách nhanh chóng; việc lọc bổ sung có thể tạo ra dạng sóng hình sin sạch phù hợp để sử dụng trong lưới điện.
Bộ chuyển đổi DC-AC hoạt động như thế nào?
Quy trình đơn giản hóa như sau:
Nguồn DC → Chuyển mạch bán dẫn → Dạng sóng AC → Bộ lọc → Đầu ra AC
Các công tắc nguồn bật và tắt nhanh chóng theo tín hiệu điều khiển.
Thông qua các kỹ thuật như điều chế độ rộng xung (PWM) , bộ biến tần có thể điều khiển dạng sóng đầu ra.
Đối với các ứng dụng kết nối lưới điện, bộ biến tần cũng phải đồng bộ hóa đầu ra của nó với điện áp, tần số và các đặc tính điện khác của lưới điện.

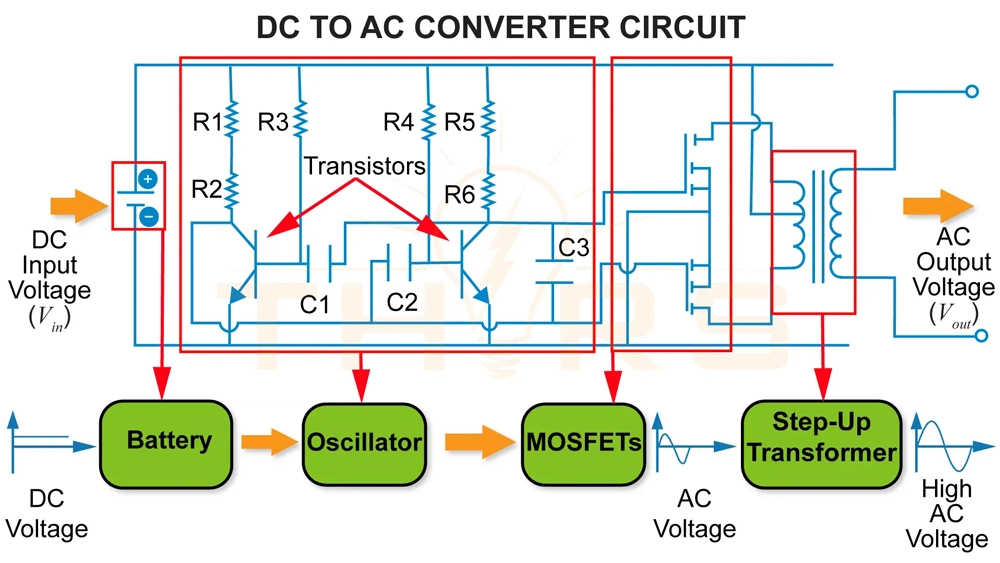

Mạch chuyển đổi nguồn DC sang AC
Nguồn: Thors

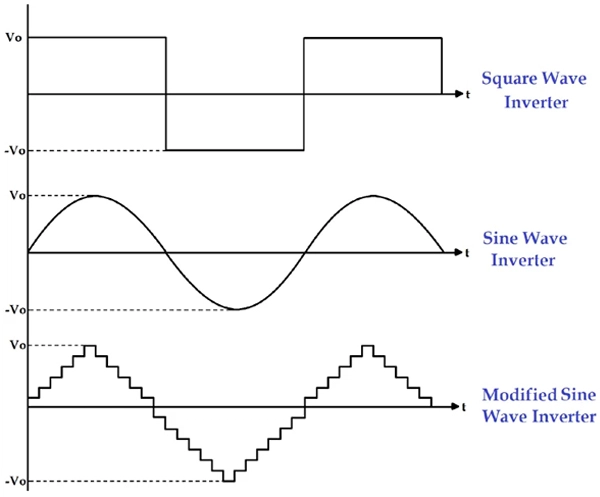

Các loại bộ biến tần DC-AC
Các loại biến tần phổ biến bao gồm:
- Biến tần sóng vuông: Tạo ra tín hiệu sóng vuông cơ bản và thường chỉ được sử dụng cho các ứng dụng đơn giản.
- Biến tần sóng sin biến đổi: Tạo ra dạng sóng bậc thang, phù hợp hơn với một số tải AC.
- Biến tần sóng sin thuần túy: Tạo ra dạng sóng gần giống với điện lưới và thường được sử dụng cho các thiết bị điện tử nhạy cảm, hệ thống năng lượng mặt trời và các ứng dụng kết nối lưới điện.
Nguồn: Circuit Digest
Ứng dụng bộ biến tần DC-AC
Biến tần được sử dụng rộng rãi trong:
- Hệ thống PV năng lượng mặt trời
- Hệ thống lưu trữ năng lượng pin
- Bộ nguồn liên tục (UPS)
- Xe điện
- Động cơ truyền động
- Hệ thống điện ngoài lưới
- Hệ thống điện dự phòng
Ví dụ, các tấm pin mặt trời tạo ra điện một chiều (DC), trong khi lưới điện truyền thống phân phối điện xoay chiều (AC). Bộ biến tần năng lượng mặt trời giúp khắc phục sự khác biệt đó.
Biến tần trên một nhà máy điện mặt trời độc lập.
Nguồn: https://commons.wikimedia.org/w/index.php?curid=20349514
Bộ chuyển đổi DC-DC là gì?
Bộ chuyển đổi DC-DC biến đổi điện áp DC này thành điện áp DC khác.

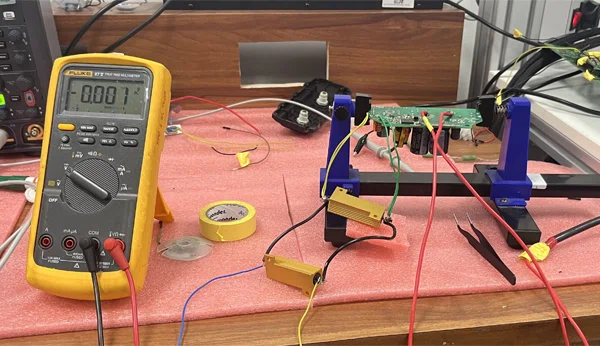

Bộ chuyển đổi flyback: Chuyển đổi DC-DC từ 400V xuống 12V
Nguồn: https://commons.wikimedia.org/w/index.php?curid=177988435
Ví dụ:
400 VDC → Bộ chuyển đổi DC-DC → 48 VDC
Bộ chuyển đổi DC-DC có thể:
- Giảm điện áp
- Tăng điện áp
- Tăng hoặc giảm điện áp bước
- Cung cấp sự cách ly điện
- Điều chỉnh đầu vào DC biến đổi
- Kiểm soát dòng điện hai chiều
Bộ chuyển đổi DC-DC đặc biệt quan trọng khi điện áp của pin, bus DC hoặc nguồn điện không khớp trực tiếp với điện áp cần thiết cho tải.
Bộ chuyển đổi DC-DC hoạt động như thế nào?
Hầu hết các bộ chuyển đổi DC-DC chuyển mạch sử dụng sự kết hợp của:
- Công tắc bán dẫn
- Cuộn cảm
- Tụ
- Điốt hoặc công tắc đồng bộ
- Mạch điều khiển
- Máy biến áp trong thiết kế cách ly
Thiết bị chuyển mạch hoạt động ở tần số cao, trong khi chu kỳ nhiệm vụ điều khiển sự truyền năng lượng giữa đầu vào và đầu ra. Các cuộn cảm, tụ điện và các thành phần khác sau đó làm mịn và điều chỉnh điện áp đầu ra.

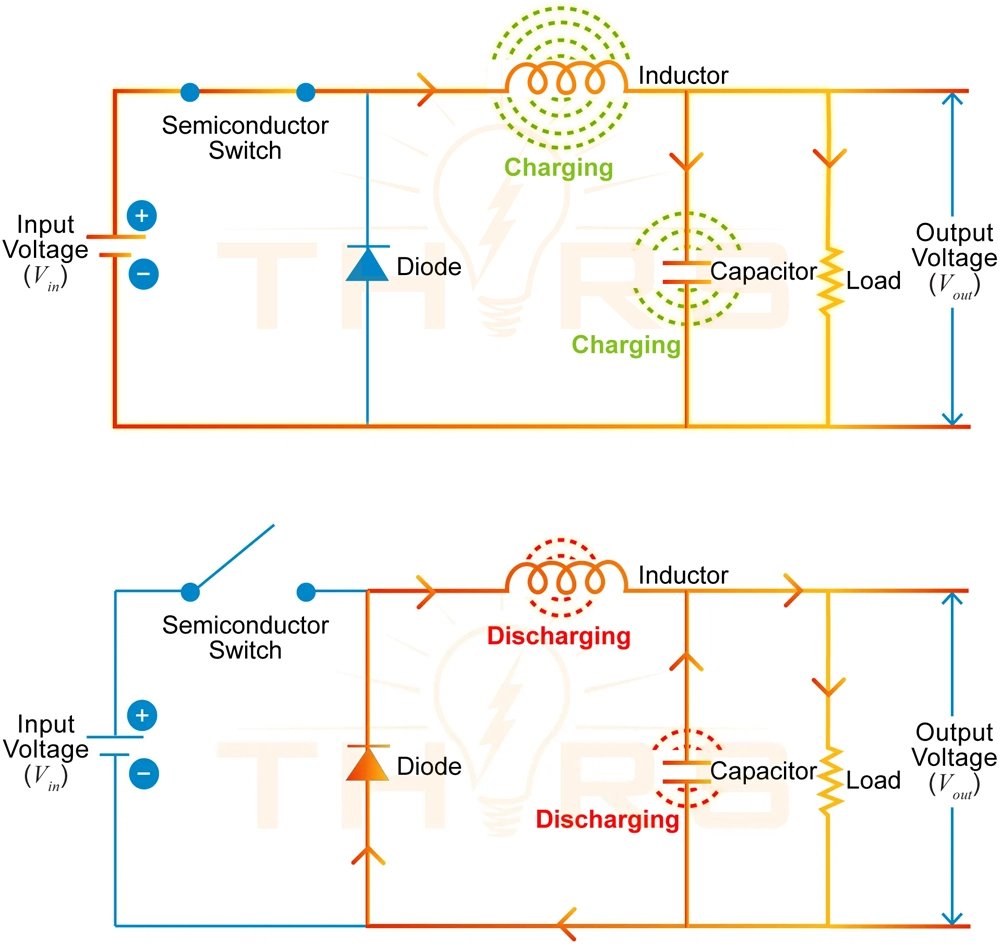

Mạch chuyển đổi nguồn DC sang AC kiểu Buck
Nguồn: Thors

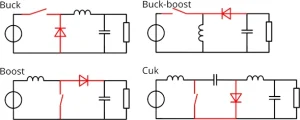

Các loại bộ chuyển đổi DC-DC
- Dụng cụ đổi tiền: Bộ chuyển đổi điện áp DC giảm dần, ví dụ như chuyển đổi 24 VDC xuống 12 VDC.
- Bộ chuyển đổi tăng cường: Tăng điện áp DC, ví dụ như chuyển đổi từ 12 VDC lên 24 VDC.
- Bộ chuyển đổi Buck-Boost: Có thể tăng hoặc giảm điện áp DC khi điện áp đầu vào thay đổi cao hơn hoặc thấp hơn điện áp đầu ra mong muốn.
- Công cụ chuyển đổi Ćuk: Có thể tăng hoặc giảm điện áp trong khi vẫn cung cấp dòng điện đầu vào và đầu ra liên tục với độ gợn sóng tương đối thấp.
Nguồn: https://commons.wikimedia.org/w/index.php?curid=677881

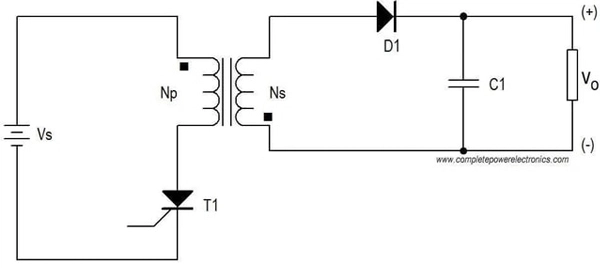

- Bộ chuyển đổi DC-DC cách ly: Cung cấp sự cách ly điện giữa đầu vào và đầu ra, thường sử dụng biến áp tần số cao để đảm bảo an toàn, kiểm soát nhiễu và thiết kế hệ thống.
Nguồn: How to Electronics
Ứng dụng bộ chuyển đổi DC-DC
Bộ chuyển đổi DC-DC thường được sử dụng trong:
- Xe điện
- Lưu trữ năng lượng pin
- Hệ thống năng lượng mặt trời
- thiết bị viễn thông
- Các trung tâm dữ liệu
- Điện tử ô tô
- Điện tử xách tay
- Hệ thống điều khiển công nghiệp
Ví dụ, các kiến trúc nguồn điện trung tâm dữ liệu hiện đại có thể sử dụng tầng DC điện áp cao, tiếp theo là bộ chuyển đổi DC-DC để giảm điện áp xuống mức phù hợp cho các tải điện tử.

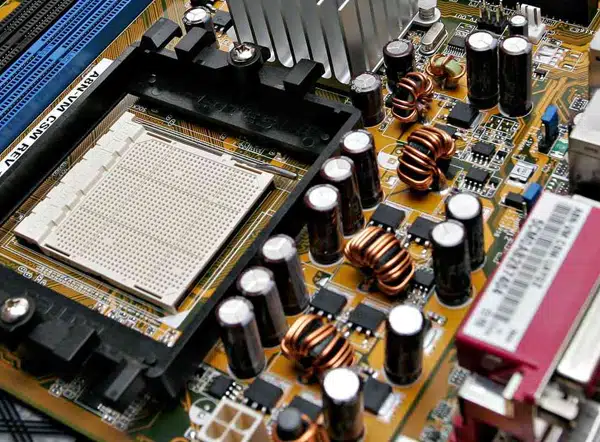

Bộ chuyển đổi DC-DC Buck đa pha (VRM) trên bo mạch chủ máy tính
Nguồn: https://commons.wikimedia.org/w/index.php?curid=982868
Bộ chuyển đổi AC-AC là gì?
Bộ chuyển đổi AC-AC biến đổi nguồn điện xoay chiều này thành nguồn điện xoay chiều khác với các đặc tính điện khác nhau. Tùy thuộc vào cấu tạo, nó có thể điều chỉnh điện áp, tần số, pha, dạng sóng hoặc dòng điện.
Ví dụ:
480 VAC, 60 Hz → Bộ chuyển đổi AC-AC → AC biến tần
Việc chuyển đổi điện xoay chiều sang điện xoay chiều đặc biệt quan trọng trong điều khiển động cơ, thiết bị công nghiệp, hệ thống HVAC và các ứng dụng yêu cầu điện áp hoặc tần số xoay chiều khác nhau.
Bộ chuyển đổi AC-AC hoạt động như thế nào?
Bộ chuyển đổi AC-AC sử dụng các công tắc bán dẫn công suất và mạch điều khiển để thay đổi điện áp, tần số, pha hoặc dạng sóng của nguồn điện xoay chiều đầu vào.
Quá trình cơ bản là:
Đầu vào AC → Chuyển mạch và điều khiển → Chuyển đổi → Đầu ra AC
Bộ điều khiển xác định cách thức hoạt động của các công tắc bán dẫn dựa trên các đặc tính đầu ra yêu cầu và điều kiện tải. Bằng cách điều khiển trình tự chuyển mạch và thời gian dẫn, bộ chuyển đổi có thể điều chỉnh điện áp, tần số hoặc dạng sóng đầu ra trong khi vẫn duy trì công suất cung cấp cần thiết.
Các cấu trúc bộ chuyển đổi AC-AC khác nhau sử dụng các phương pháp chuyển mạch và cấu trúc mạch khác nhau, tùy thuộc vào ứng dụng, mức công suất và đặc tính đầu ra yêu cầu.

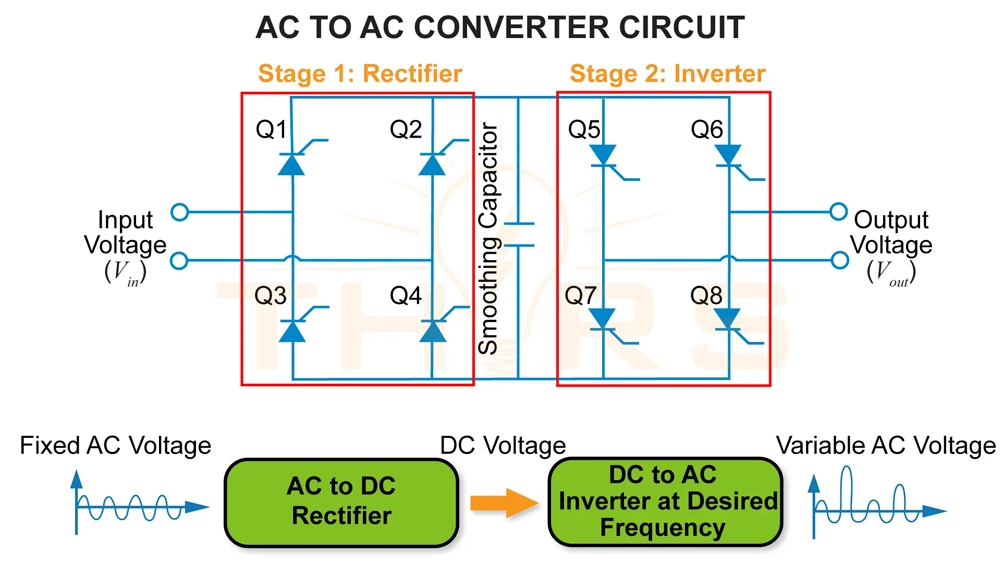

Mạch chuyển đổi nguồn AC sang AC
Nguồn: Thors
Các loại bộ chuyển đổi AC-AC
Các loại phổ biến bao gồm:
- Bộ điều khiển điện áp AC: Điều chỉnh điện áp RMS cung cấp cho tải trong khi vẫn duy trì tần số cơ bản, thường được sử dụng cho chiếu sáng, sưởi ấm và một số hệ thống điều khiển động cơ.
- Bộ chuyển đổi chu kỳ: Chuyển đổi trực tiếp dòng điện xoay chiều ở tần số này sang dòng điện xoay chiều ở tần số khác mà không cần cầu nối dòng điện một chiều thông thường, chủ yếu dùng cho các bộ điều khiển động cơ công suất cao, tốc độ thấp.
- Bộ chuyển đổi ma trận: Sử dụng các công tắc bán dẫn điều khiển để chuyển đổi trực tiếp dòng điện xoay chiều sang dòng điện xoay chiều với điện áp và tần số thay đổi mà không cần tụ điện liên kết DC thông thường.
- Bộ chuyển đổi AC-DC-AC: Chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) rồi lại chuyển ngược lại thành AC, thường được sử dụng trong các bộ điều khiển tần số biến đổi để điều chỉnh tốc độ động cơ.
Ứng dụng bộ chuyển đổi AC-AC
Các ứng dụng phổ biến bao gồm:
- Biến tần (VFD)
- Điều khiển động cơ công nghiệp
- Hệ thống HVAC
- Sưởi ấm công nghiệp
- Điều khiển ánh sáng
- Bộ truyền động động cơ công suất cao
- Hệ thống chất lượng điện năng và chuyển đổi tần số
Bộ chuyển đổi hai chiều là gì?
Bộ chuyển đổi hai chiều cho phép dòng điện chạy theo cả hai hướng.
Điều này đặc biệt hữu ích cho pin.
Ví dụ:
Sạc pin: Lưới điện → Bộ chuyển đổi AC-DC → Pin DC
Quá trình xả điện: Pin → DC-AC → Lưới điện
Bộ chuyển đổi hai chiều ngày càng trở nên quan trọng trong:
- Hệ thống lưu trữ năng lượng pin
- Xe điện
- Xe nối lưới (V2G)
- Xe tới nhà (V2H)
- hệ thống năng lượng tái tạo
- Lưới điện siêu nhỏ DC
So sánh bộ chuyển đổi nguồn và máy biến áp
Máy biến áp và bộ chuyển đổi điện năng đều có thể thay đổi điện áp, nhưng chúng thực hiện các chức năng khác nhau.
| Tính năng | Công suất biến tần | Transformer |
| Thay đổi điện áp | Có | Có |
| Chuyển đổi AC sang DC | Có | Không |
| Chuyển đổi DC sang AC | Có | Không |
| Thay đổi tần số | Một số thiết kế | Nói chung là không |
| Sử dụng chuyển mạch bán dẫn | Thường | Không |
| Có thể cung cấp sự cách ly điện hóa | Một số thiết kế | Có |
| Hoạt động trực tiếp trên dòng điện một chiều ổn định. | Một số cấu trúc bộ chuyển đổi | Máy biến áp thông thường không |
Máy biến áp chủ yếu là thiết bị điện từ được sử dụng để truyền năng lượng xoay chiều giữa các mạch điện, thường kèm theo việc thay đổi điện áp và cách ly. Bộ chuyển đổi điện năng sử dụng chuyển mạch và điều khiển điện tử để thực hiện các chức năng chuyển đổi điện năng linh hoạt hơn.

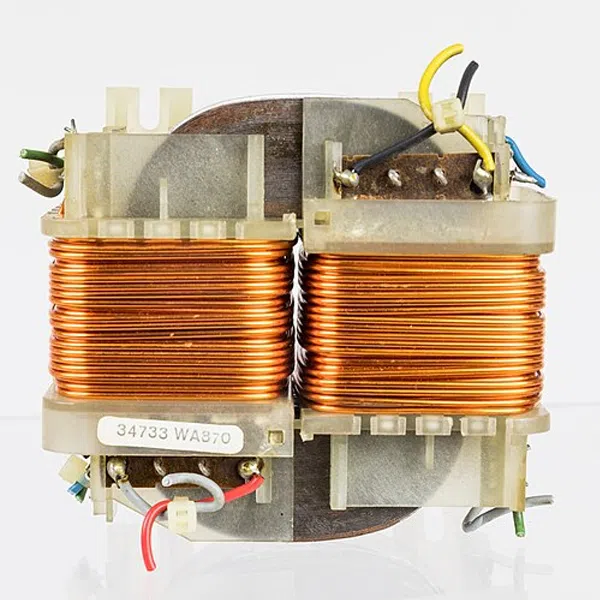

Transformer
Nguồn: https://commons.wikimedia.org/w/index.php?curid=107320998
Điều gì quyết định hiệu suất của bộ chuyển đổi?
Hiệu suất của bộ chuyển đổi mô tả tỷ lệ công suất đầu vào được chuyển hóa thành công suất đầu ra hữu ích.
Nó có thể được diễn đạt như sau:
Hiệu suất (%) = Công suất đầu ra ÷ Công suất đầu vào × 100
Ví dụ, nếu một bộ chuyển đổi nhận công suất 1,000 W và cung cấp công suất 950 W:
Hiệu suất = 950 ÷ 1,000 × 100 = 95%
50 W còn lại bị thất thoát thông qua các cơ chế như sau:
- Tổn thất dẫn điện bán dẫn
- Chuyển đổi tổn thất
- Tổn thất máy biến áp và cuộn cảm
- Tổn thất tụ điện
- Tổn thất do dây dẫn và kết nối
Hiệu suất không nhất thiết phải là hằng số. Nó có thể thay đổi tùy thuộc vào mức tải, điện áp đầu vào, tần số chuyển mạch, nhiệt độ và điều kiện hoạt động.
Hiệu suất cao đặc biệt quan trọng trong xe điện, năng lượng tái tạo, hệ thống lưu trữ pin và trung tâm dữ liệu vì sự khác biệt nhỏ về hiệu suất có thể tạo ra nhu cầu năng lượng và làm mát đáng kể ở công suất cao.
Bộ chuyển đổi điện được sử dụng ở đâu?
Bộ chuyển đổi được tìm thấy trong hầu hết các hệ thống điện và điện tử hiện đại.
Năng lượng mặt trời
Một hệ mặt trời điển hình có thể bao gồm nhiều giai đoạn chuyển đổi:
Tấm pin mặt trời DC → Chuyển đổi DC-DC → Bus DC → Biến tần DC-AC → Lưới điện AC
Bộ chuyển đổi DC-DC có thể tối ưu hóa điểm hoạt động của tấm pin mặt trời hoặc điều chỉnh mức điện áp, trong khi bộ biến tần chuyển đổi nguồn DC thành nguồn AC tương thích với lưới điện.

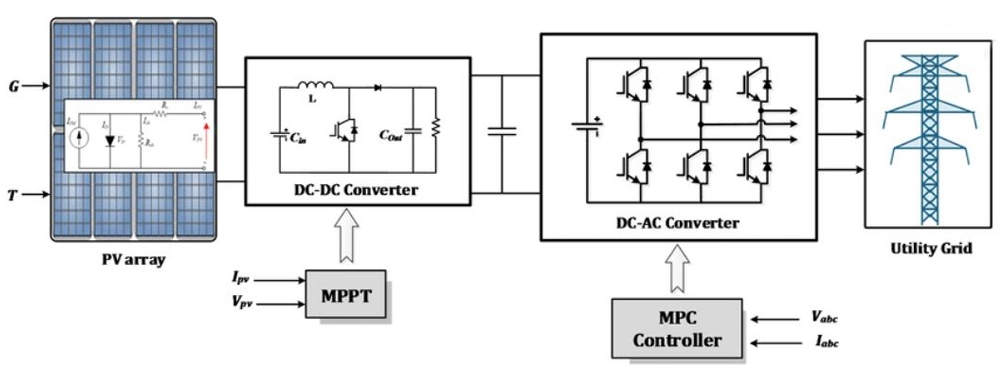

Hệ thống năng lượng mặt trời hòa lưới
Bộ lưu trữ năng lượng pin
Các hệ thống pin thường yêu cầu nhiều giai đoạn chuyển đổi tùy thuộc vào kiến trúc hệ thống.
Một hệ thống điển hình có thể bao gồm:
Pin → Bộ chuyển đổi DC-DC → Bus DC → Biến tần → Tải AC/Lưới điện
Bộ chuyển đổi có thể điều chỉnh điện áp và dòng điện của pin, trong khi bộ biến tần đảm nhiệm việc chuyển đổi nguồn điện xoay chiều.

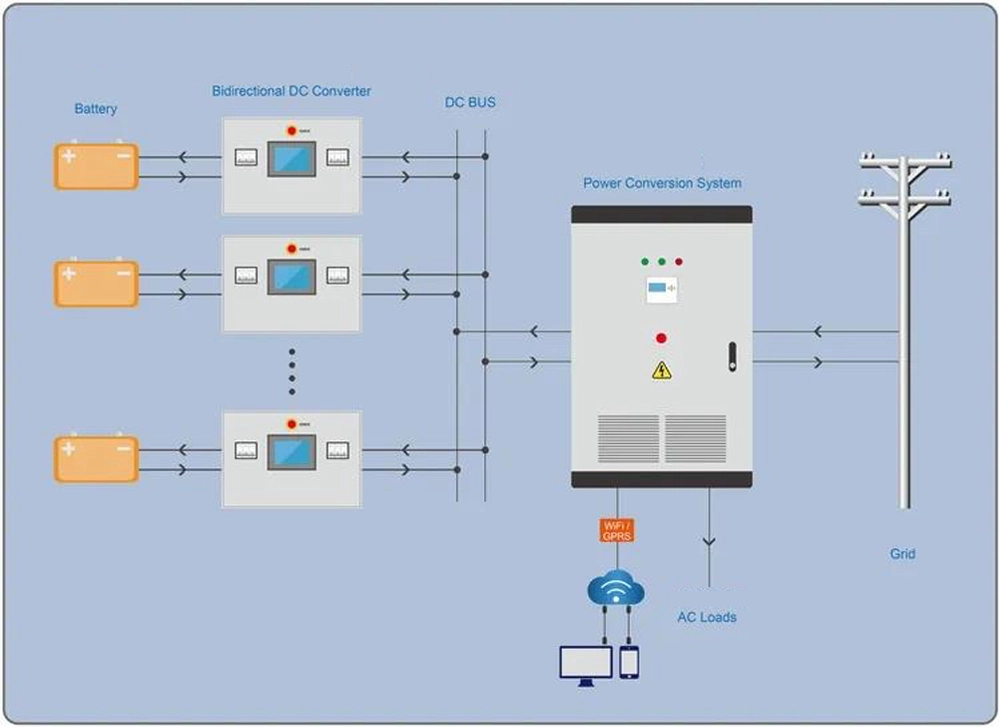

Hệ thống pin lưu trữ năng lượng
Xe điện
Xe điện sử dụng các bộ chuyển đổi điện năng trải khắp xe.
Ví dụ như:
- Bộ sạc AC-DC tích hợp
- Bộ chuyển đổi DC-DC điện áp cao
- Biến tần kéo
- Bộ chuyển đổi nguồn phụ
- thiết bị điện tử công suất sạc nhanh DC

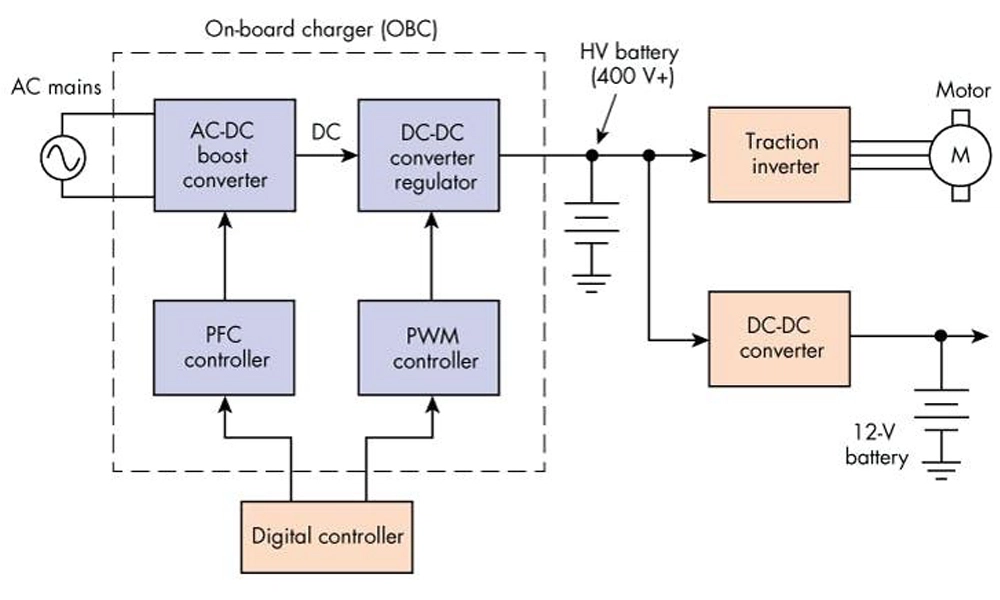

Hệ thống chuyển đổi điện EV
Nguồn: Thiết kế điện tử
Các trung tâm dữ liệu
Các trung tâm dữ liệu hiện đại có thể sử dụng nhiều giai đoạn chuyển đổi điện năng để phân phối và điều chỉnh điện năng một cách hiệu quả.
Ví dụ, nguồn điện xoay chiều (AC) có thể được chuyển đổi thành bus trung gian một chiều (DC) cao áp, sau đó là chuyển đổi DC-DC để cung cấp điện áp đầu ra thấp hơn cho thiết bị điện tử. Khi nhu cầu điện năng từ các máy chủ mật độ cao và cơ sở hạ tầng AI tăng lên, hệ thống phân phối HVDC có thể giảm số giai đoạn chuyển đổi và cải thiện hiệu suất.
Tìm hiểu thêm về xu hướng này trong bài viết "Tại sao hệ thống phân phối điện cho trung tâm dữ liệu đang chuyển từ hệ thống AC sang hệ thống HVDC".

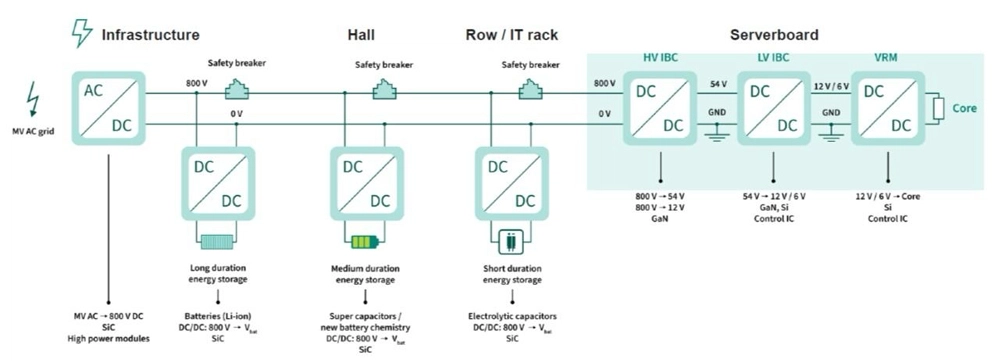

Kiến trúc dòng điện DC của trung tâm dữ liệu
Nguồn: Infineon
Hệ thống công nghiệp
Các ứng dụng công nghiệp bao gồm:
- Động cơ truyền động
- Thiết bị hàn
- Tự động trong công nghiệp
- Robotics
- Hệ thông sưởi âm
- Hệ thống UPS
- Hệ thống điện viễn thông
Cách chọn bộ chuyển đổi nguồn
Việc lựa chọn bộ chuyển đổi đòi hỏi nhiều hơn là chỉ khớp điện áp đầu vào và đầu ra. Hãy xem xét:
| Tham số | Kiểm tra những gì |
| Điện áp đầu vào | Phạm vi danh nghĩa và phạm vi tối thiểu/tối đa |
| Điện áp đầu ra | Điện áp và dung sai yêu cầu |
| Current | Dòng điện liên tục và dòng điện cực đại |
| Power | Công suất liên tục và công suất tạm thời |
| Hiệu quả | Hiệu suất ở mức tải dự kiến |
| Cô lập | Liệu có cần cách ly điện phân hay không? |
| Làm mát | Làm mát tự nhiên, bằng gió cưỡng bức hoặc bằng chất lỏng |
| Sự bảo vệ | OCP, OVP, OTP, ngắn mạch, v.v. |
| Môi trường | Nhiệt độ, độ ẩm, độ cao, rung động |
| Chuyển đổi thường xuyên | Hiệu suất, nhiễu điện từ, lọc, kích thước linh kiện |
| hướng điện | Một chiều hoặc hai chiều |
| Lifetime | Tuổi thọ hoạt động yêu cầu |
Bộ chuyển đổi cũng cần phải tương thích với kiến trúc điều khiển của hệ thống, điều kiện môi trường và tuổi thọ hoạt động yêu cầu.
Bảo vệ bộ chuyển đổi nguồn: Tại sao điều này lại quan trọng
Thiết bị chuyển đổi điện năng có thể xử lý điện áp và dòng điện lớn. Do đó, bộ chuyển đổi cần nhiều hơn là chỉ khả năng chuyển mạch bán dẫn hiệu quả; nó cũng cần có hệ thống bảo vệ điện phù hợp.
Tùy thuộc vào hệ thống, các biện pháp bảo vệ có thể bao gồm:
- cầu chì DC
- Bộ ngắt mạch DC
- Bộ tiếp điểm DC
- Ngắt kết nối công tắc
- Thiết bị chống sét
- Bảo vệ quá dòng
- Bảo vệ quá áp
- Bảo vệ ngắn mạch
- Bảo vệ nhiệt
- Bảo vệ lỗi chạm đất
Bộ tiếp điểm DC trong hệ thống chuyển đổi điện năng
Công tắc tơ DC có thể điều khiển việc kết nối và ngắt mạch điện DC.
Ví dụ, trong hệ thống pin, một công tắc tơ có thể kết nối pin với đường dây DC chính sau khi quá trình kiểm tra hệ thống và sạc sơ bộ hoàn tất.
Điều này khác với việc chỉ đơn thuần sử dụng một thiết bị chuyển mạch bán dẫn bên trong bộ chuyển đổi. Một công tắc tơ cung cấp chức năng chuyển mạch cơ khí cách ly điện và có thể được sử dụng cho các kiến trúc cách ly cấp hệ thống và tắt máy khẩn cấp.
Cầu chì và bộ ngắt mạch DC
Cầu chì và bộ ngắt mạch DC có thể bảo vệ dây dẫn và thiết bị khỏi dòng điện quá mức do sự cố hoặc tình trạng quá tải gây ra.
Việc lựa chọn thiết bị bảo vệ cần xem xét các yếu tố sau:
- Điện áp hệ thống tối đa
- Dòng điện hoạt động liên tục
- Dòng điện ngắn mạch
- Đánh giá ngắt quãng
- Nhiệt độ môi trường xung quanh
- Đặc tính hồ quang DC
- Phối hợp với các thiết bị bảo vệ khác
Đối với các hệ thống điện một chiều cao áp, việc lựa chọn thiết bị bảo vệ đặc biệt quan trọng vì dòng điện một chiều không tự nhiên đi qua điểm 0 như dòng điện xoay chiều, khiến việc dập tắt hồ quang trở nên khó khăn hơn.
Kết luận
Bộ chuyển đổi điện năng biến đổi điện năng từ dạng này sang dạng khác để nguồn và tải có thể hoạt động cùng nhau một cách hiệu quả và an toàn.
Bốn loại cơ bản đó là:
- Bộ chuyển đổi AC-DC: Nó chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) và thường được gọi là bộ chỉnh lưu.
- Bộ chuyển đổi DC-AC: Nó chuyển đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) và thường được gọi là bộ biến tần.
- Bộ chuyển đổi DC-DC: Chuyển đổi một mức điện áp DC này thành một mức điện áp DC khác.
- Bộ chuyển đổi AC-AC: Thay đổi điện áp xoay chiều, tần số hoặc các đặc tính khác.
Những công nghệ này tạo nên nền tảng của điện tử công suất hiện đại và được sử dụng trong năng lượng mặt trời, lưu trữ năng lượng pin, xe điện, tự động hóa công nghiệp, trung tâm dữ liệu, thiết bị điện tử tiêu dùng và hệ thống nối lưới. Các thiết bị điện tử công suất ngày càng trở nên quan trọng khi hệ thống điện tích hợp nhiều nguồn năng lượng tái tạo, pin và tải điều khiển điện tử.
Khi chọn bộ chuyển đổi, hãy tập trung vào điện áp đầu vào và đầu ra, dòng điện, công suất định mức, hướng chuyển đổi, hiệu suất, cách ly, làm mát, yêu cầu điều khiển và chiến lược bảo vệ thay vì chỉ chọn dựa trên điện áp.
Câu hỏi thường gặp về công cụ chuyển đổi
Biến tần có phải là bộ chuyển đổi không?
Đúng vậy. Biến tần là một loại bộ chuyển đổi đặc biệt, có chức năng chuyển đổi nguồn điện một chiều (DC) thành nguồn điện xoay chiều (AC).
Bộ chỉnh lưu có phải là bộ chuyển đổi không?
Đúng vậy. Bộ chỉnh lưu là một bộ chuyển đổi AC-DC, chuyển đổi dòng điện xoay chiều thành dòng điện một chiều.
Bộ chuyển đổi điện có thể tăng và giảm điện áp không?
Đúng vậy. Tùy thuộc vào cấu trúc của nó, bộ chuyển đổi có thể tăng điện áp, giảm điện áp hoặc điều chỉnh điện áp đầu ra trong phạm vi điện áp đầu vào được chỉ định.
Sự khác biệt giữa bộ chuyển đổi cách ly và bộ chuyển đổi không cách ly là gì?
Bộ chuyển đổi cách ly cung cấp sự tách biệt về điện giữa đầu vào và đầu ra, trong khi bộ chuyển đổi không cách ly duy trì kết nối điện giữa hai phía.
Một hệ thống có thể sử dụng nhiều loại bộ chuyển đổi khác nhau không?
Đúng vậy. Các hệ thống phức tạp thường sử dụng nhiều giai đoạn chuyển đổi. Ví dụ, hệ thống sạc xe điện hoặc hệ thống lưu trữ năng lượng có thể kết hợp chuyển đổi AC-DC, DC-DC và DC-AC.
Bộ chuyển đổi điện có phù hợp với hệ thống điện một chiều cao áp không?
Đúng vậy. Các bộ chuyển đổi nguồn chuyên dụng có thể hoạt động trong hệ thống điện một chiều cao áp, nhưng cần phải xem xét cẩn thận các thông số kỹ thuật của linh kiện, cách điện, quản lý nhiệt, tổn thất chuyển mạch, bảo vệ và khả năng ngắt mạch khi xảy ra sự cố.
